기술자료
1. 알미늄 전해 콘덴서의 기본개념
기능
물 tank 에서 물을 저장하는 기능과 저장한 물을 흘려 보내는 기능이 있는것과 같이 전기를 축적하는 기능과 전기를 흘려 보내는 기능이 있음
| 구분 | 물 tank | 콘덴서 |
|---|---|---|
| 요구되는 성질 | 물을 어느정도 담을 것인가. | 전기를 어느정도 저장할 것인가.(정전용량: C) |
| 물이 새어나지 않게 한다. | 전기를 누설하지 않는다(누설전류: LC) | |
| 물의 압력에 견딘다. | 전압에 견딘다.(내전압: V) | |
| 물을 자연스럽게 흘린다. | 전기를 자연스럽게 흘린다.(손실각: tanδ) |
Q=A×ε ·Vd
에칭공정
- 1. 면적확대율 향상
- 2. 기계적 강도유지
- 3. 용도별 구조 최적화
에칭 pit 형상 Control 기술
화성공정
- 1. 누설전류 감소
- 2. 정전용량 증가
- 3. 유전율 상승
피막의 특성 및 구조결함 Control 기술
- 1) Q : 전기량 (단위는 coulomb)
- 2) A : 표면적
- 3) ε : 유전상수
- 4) D : 피막의 두께
- 5) V : 내전압
용도
전기를 저장하고 동시에 전기에 포함되어 있는 불필요한 성분 (전기 잡음, 역동전류)을 제거하는 기능을 가지고 있어, 직류전원회로(정류회로) 에 대표적으로 사용된다. 그외에도 LCD TV 등의 영상기기, 세탁기, 냉장고 등의 백색 가전 제품에 두루 사용됨.
2. 에칭박 양산화 기술
에칭 ( ETCHING ) 이란 :
압연된 알미늄 원박으로 부터 평활면을 전기화학적으로 표면을 조면화하여 그 실효 면적을 증가 시키는 공정. (저압 및 고압 Etching 공정으로 구분됨)

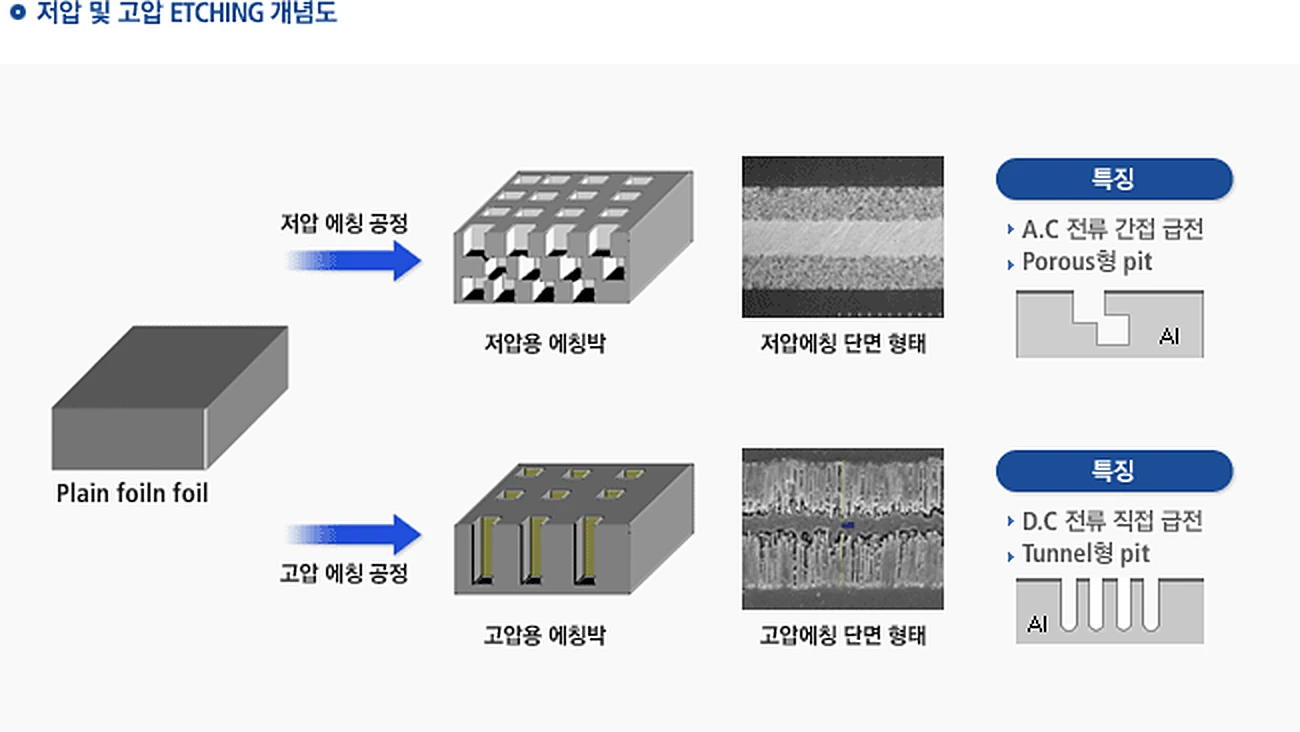

저압 및 고압 ETCHING 개념도
- 저압 에칭 공정특징
- A.C 전류 간접 급전
- Porous형 pit
- 고압 에칭 공정특징
- D.C 전류 직접 급전
- Tunnel형 pit
3. 화성박 양산화 기술
화성 ( FORMING ) 이란 :
화성액 중에서 에칭박을 양극으로 하여 전기화학적으로 알미늄박의 표면에 산화알미늄 (Al2O3) 의 유전체 피막을 생성하여 내전압을 가지도록 하는 공정.(저압 및 고압 Forming 공정으로 구분됨)

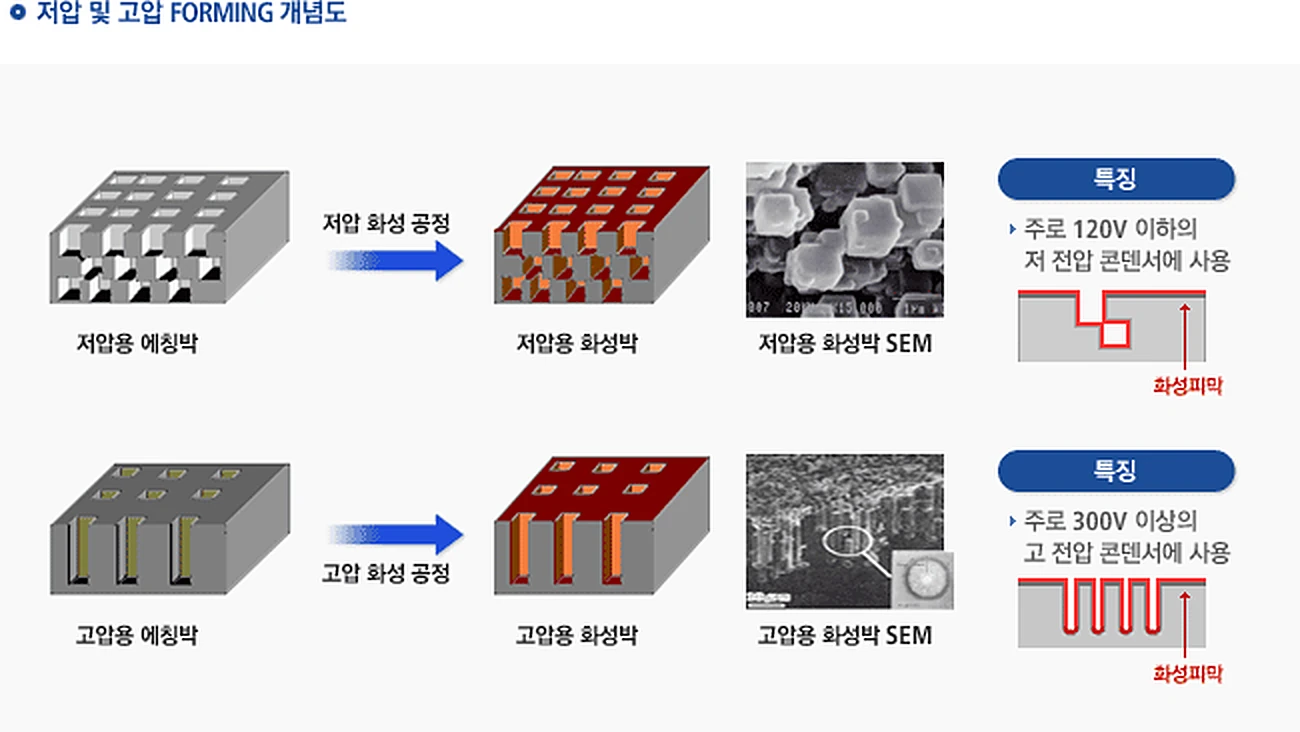

저압 및 고압 FORMING 개념도
- 저압 화성 공정특징
- 주로 120V 이하의 저 전압 콘덴서에 사용
- 고압 화성 공정특징
- 주로 300V 이상의 고 전압 콘덴서에 사용
